12大行業廢水典型工藝流程圖匯總

(一）屠宰廢(fei)水(shui)典(dian)型(xing)工藝(yi)流程

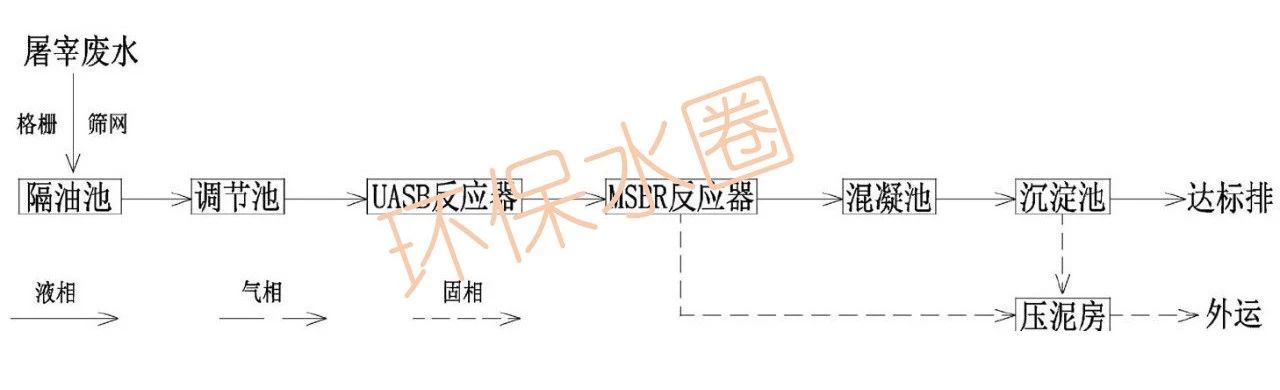

預處理/UASB/MSBR/混凝(ning)沉淀(dian)處理屠宰(zai)廢(fei)水

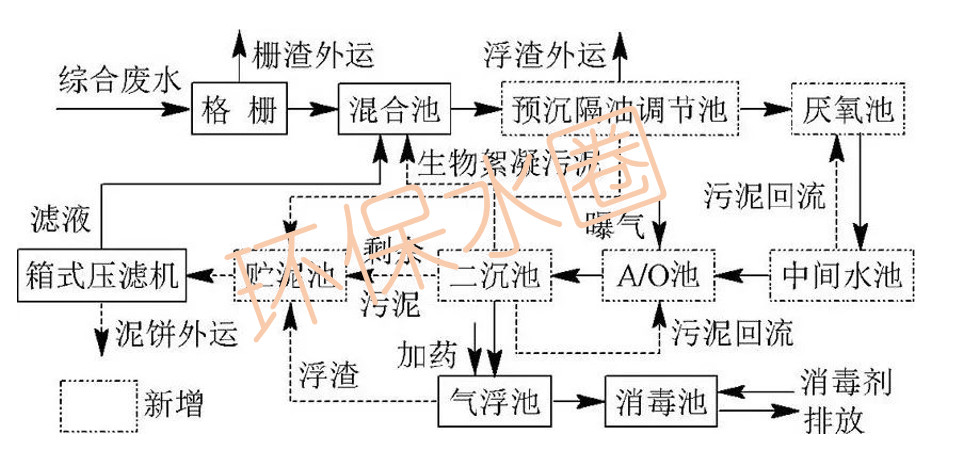

UASB+A/O組合工藝(yi)處(chu)理屠宰廢水工程(cheng)技術改造(zao)

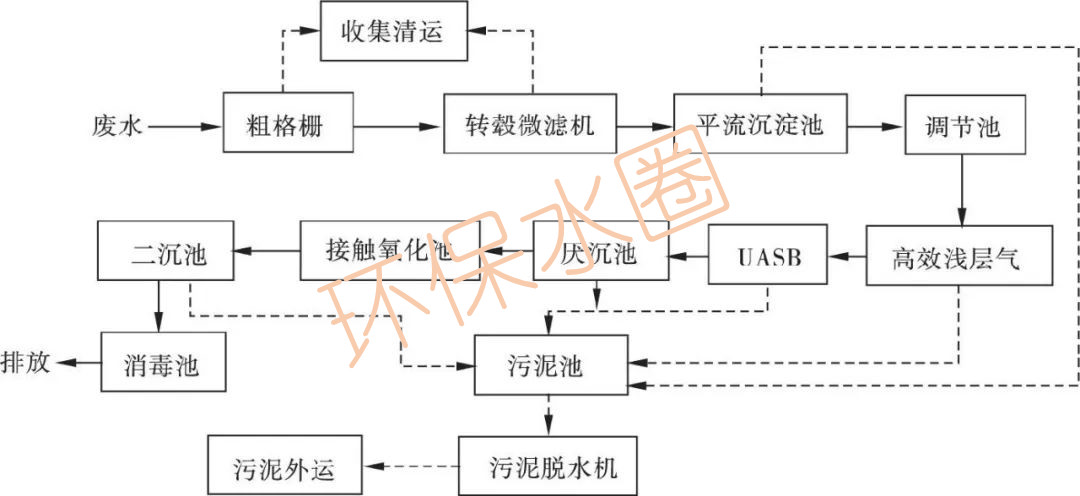

氣浮-UASB-接(jie)觸(chu)氧(yang)化組合(he)工藝(yi)處理屠(tu)宰廢水

（二）醫院廢(fei)水典型工(gong)藝流程

醫院廢水處理工藝

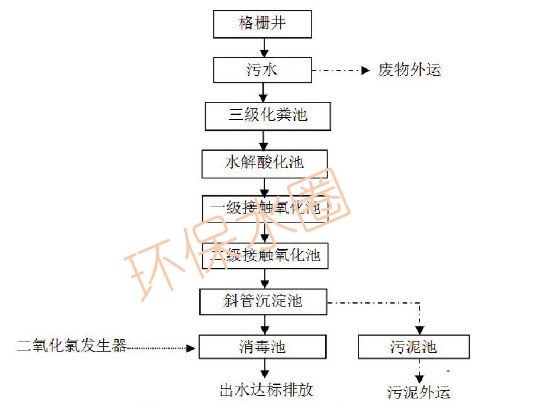

水解酸化+生物接觸氧化+消毒工藝處理醫院廢水

（三(san)）垃圾(ji)滲濾液(ye)典型工藝(yi)流程

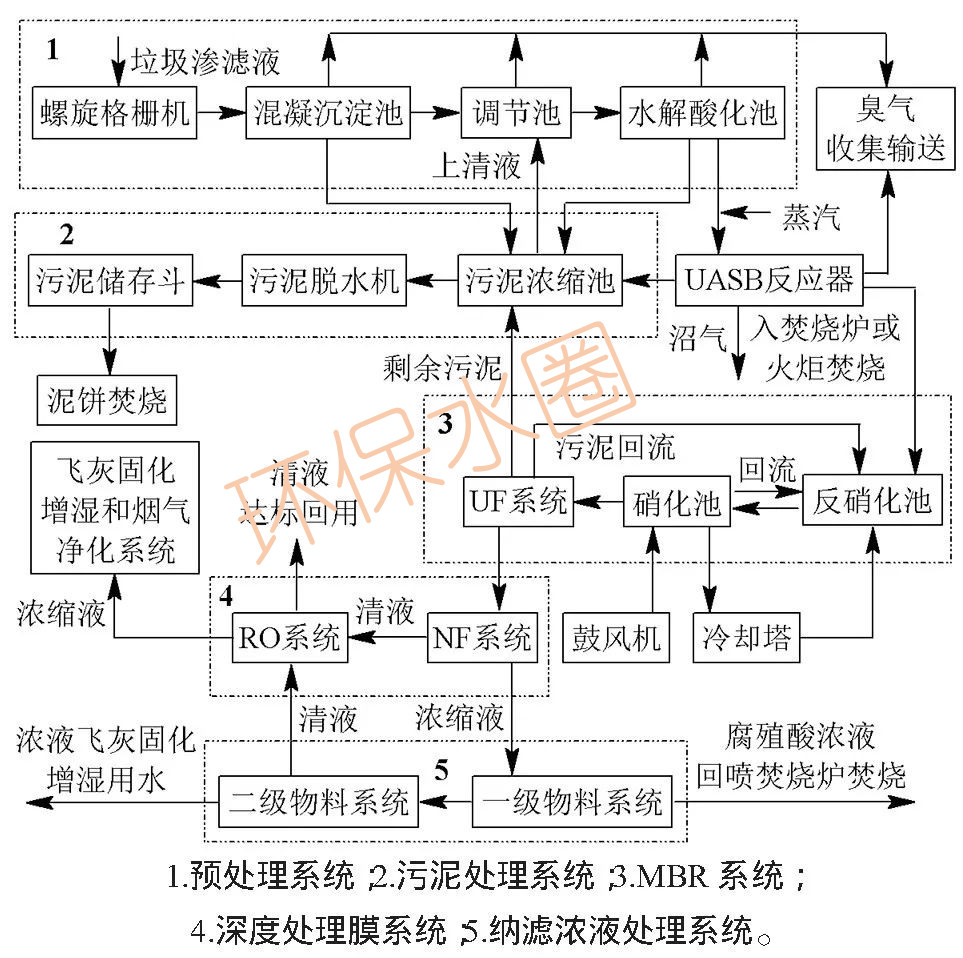

UASB+外置MBR系統+NF+RO工藝處理垃圾發電廠滲濾液

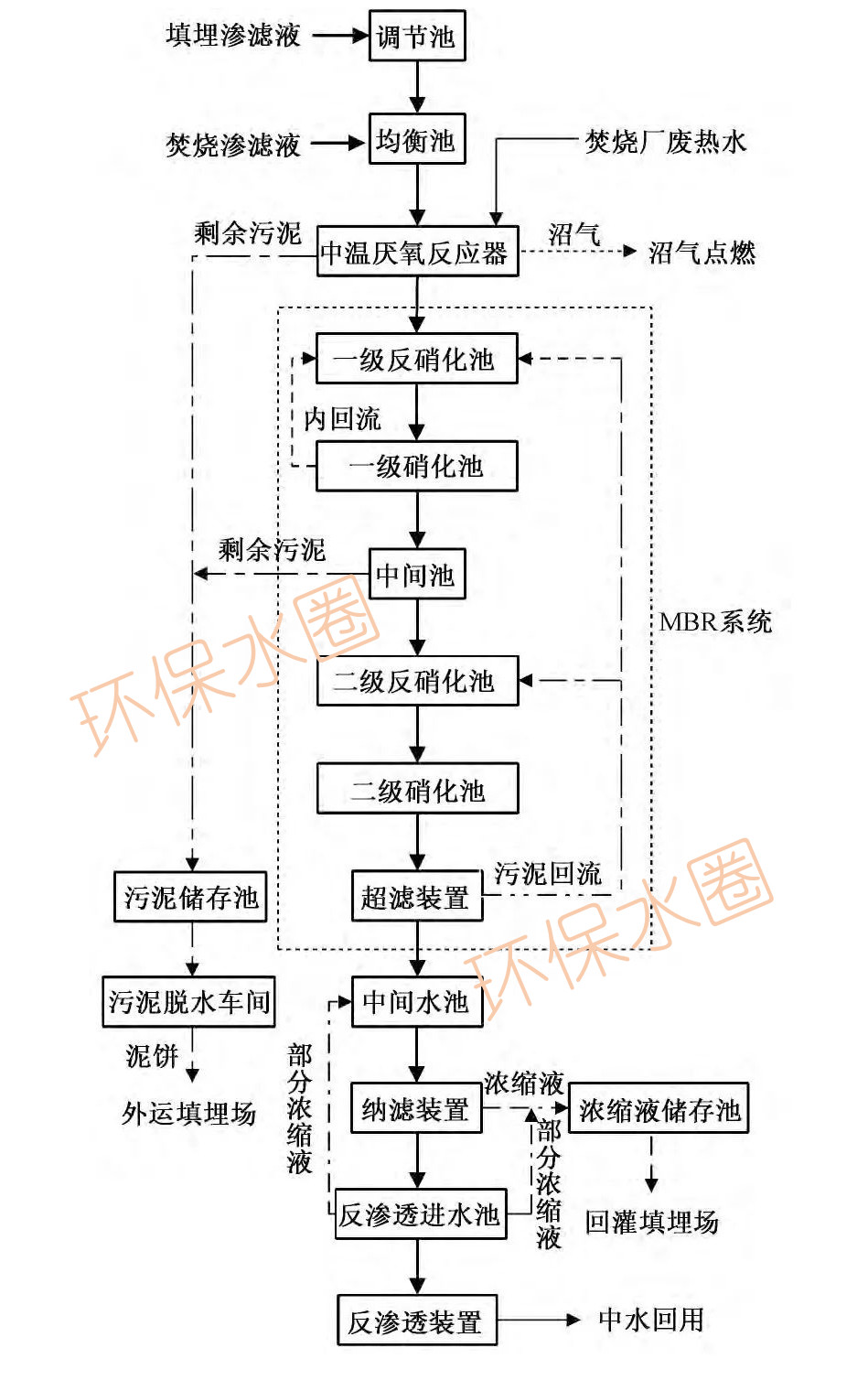

中溫厭氧-MBR-NF/RO工藝處理垃圾滲濾液

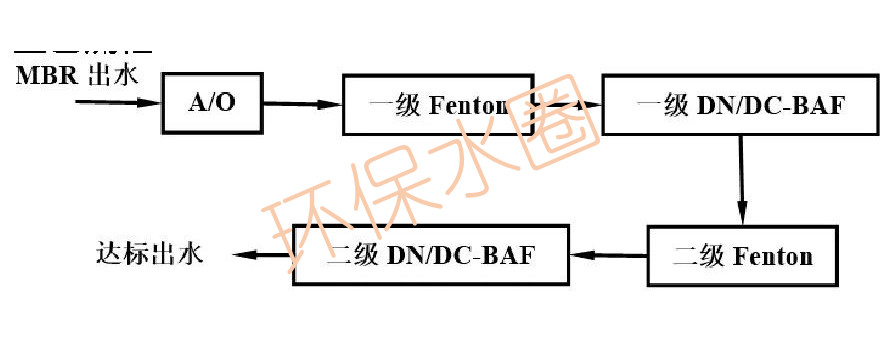

A/O-兩級Fenton-BAF組合工藝深度處理垃圾滲濾液

厭氧發生器UBF+ 膜生物反應器+ 超濾+ 納濾+ 反滲透”工藝“

（四）養(yang)殖廢水典型工藝流程

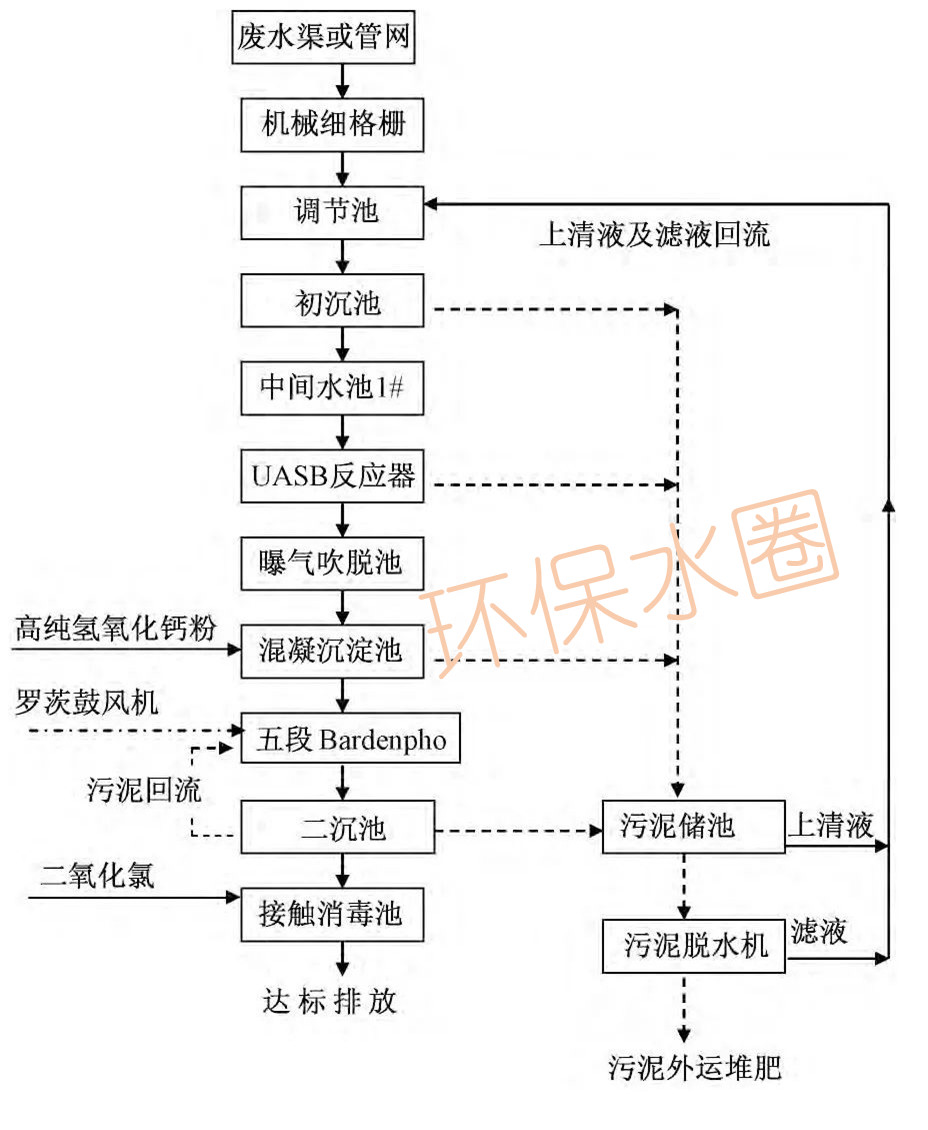

UASB—曝氣吹脫—混凝—五段Bardenpho組合工藝處理養豬廢水工程案例

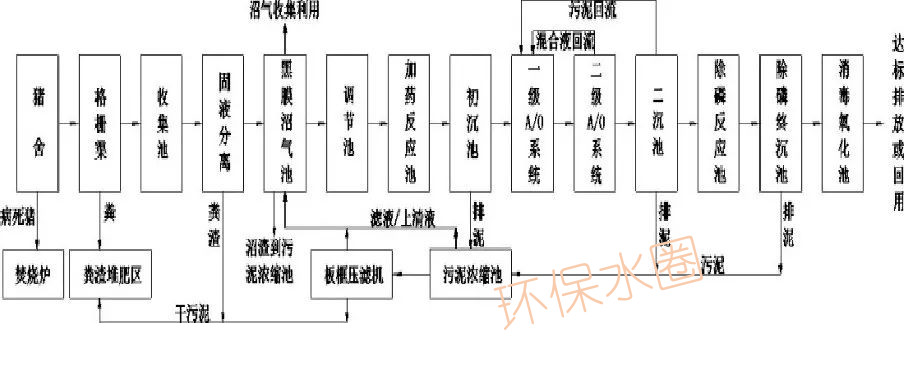

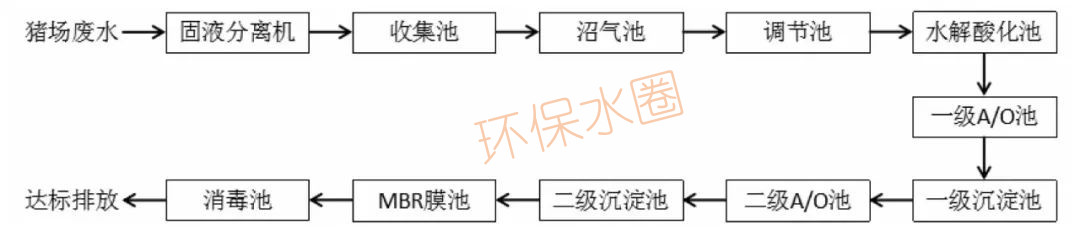

預處理/沼氣池/兩級AO工藝處理養殖廢水

預處理/沼氣池/兩級AO工藝處理養殖廢水

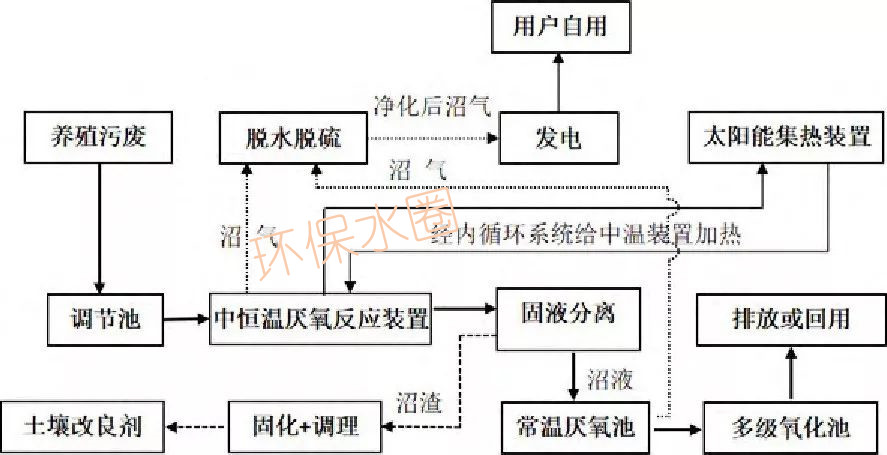

中恒溫厭氧-多級生化氧化工藝協同處置養殖污廢

（五）制藥行業廢水典(dian)型(xing)工藝流程

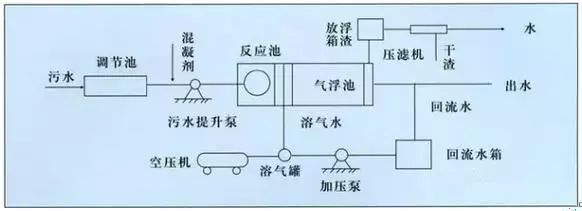

氣浮法處理制藥廢水

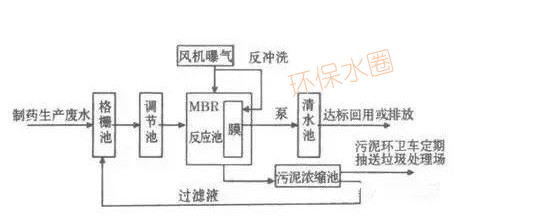

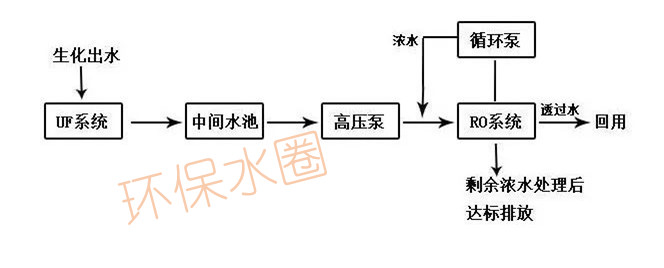

膜分離法處(chu)理制(zhi)藥(yao)廢(fei)水

組(zu)合工(gong)藝處(chu)理制藥(yao)廢水

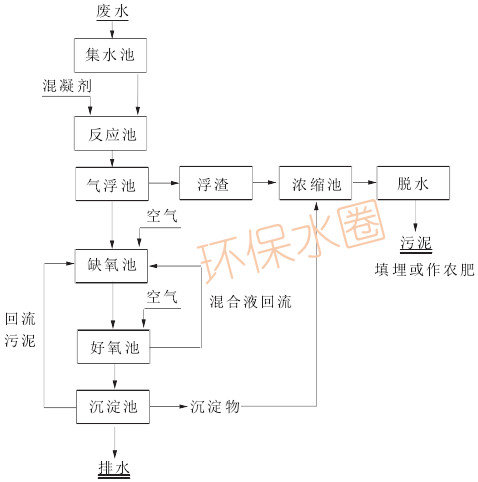

混凝氣浮—A/O工藝

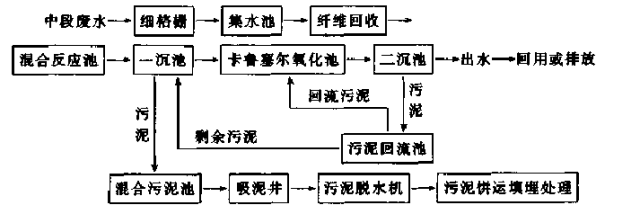

氧化溝工藝處理堿法草漿廢水

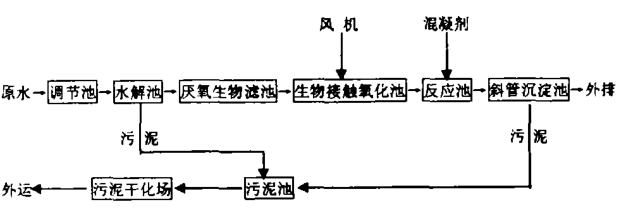

水解酸化—厭氧—生物接觸—混凝沉淀

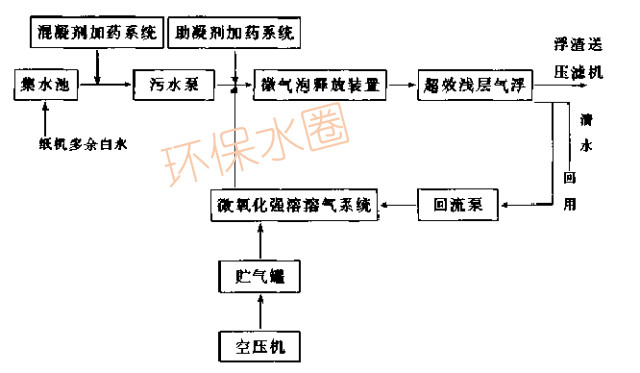

氣浮處理紙機白水

（七(qi)）制革行業廢(fei)水(shui)典(dian)型工(gong)藝流程

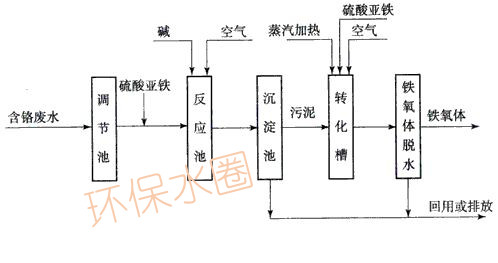

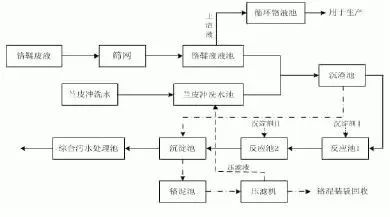

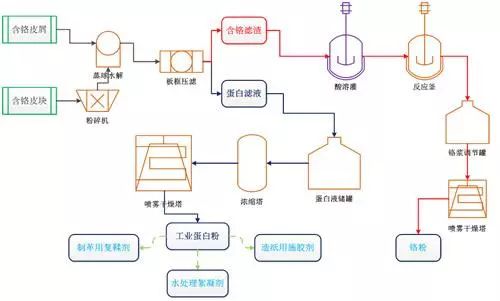

制革含鉻廢水處理工藝

（八）焦(jiao)化(hua)廢(fei)水典型工藝(yi)流程

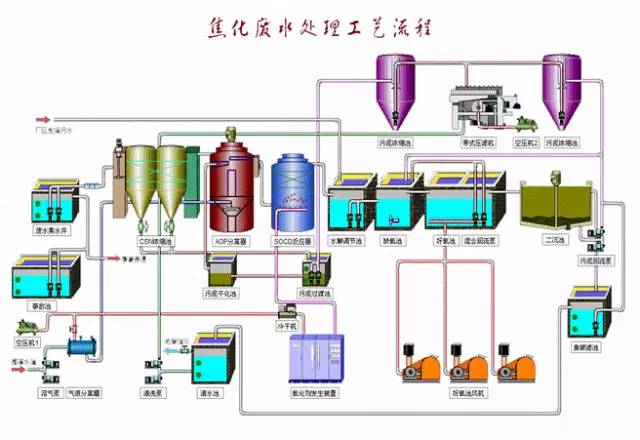

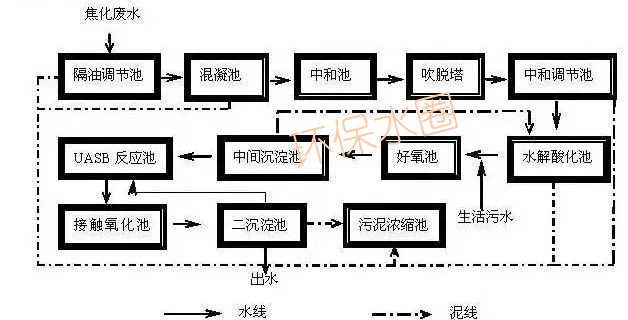

焦化廢水處理工藝

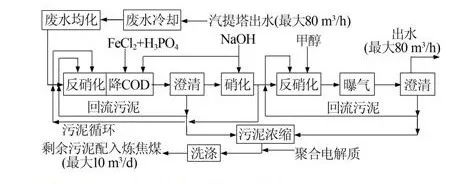

硝化反硝化處理焦化廢水

（九(jiu)）電鍍廢水(shui)典型處理工藝

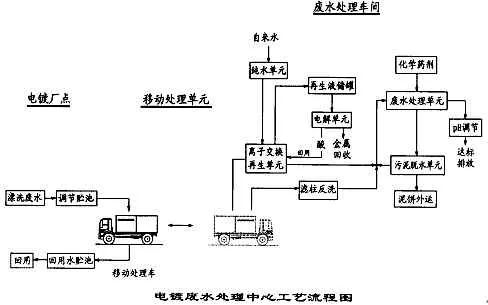

電鍍廢水處理工藝（后臺回復“電鍍廢水”可獲取高清大圖）

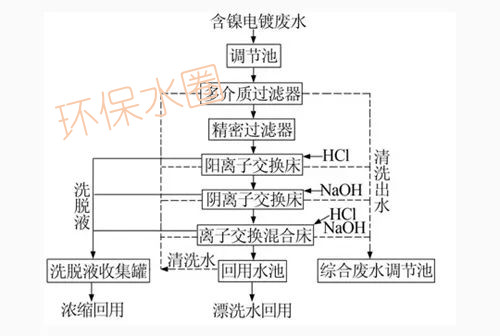

離子交換法處理電鍍廢水

塑膠電鍍廢水處理工藝

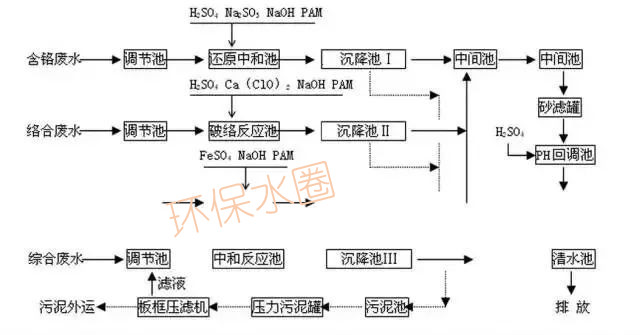

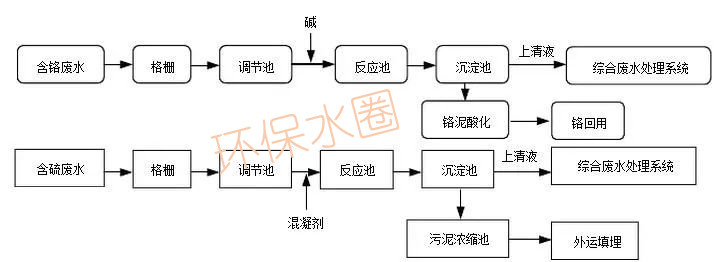

含鉻廢水處理工藝

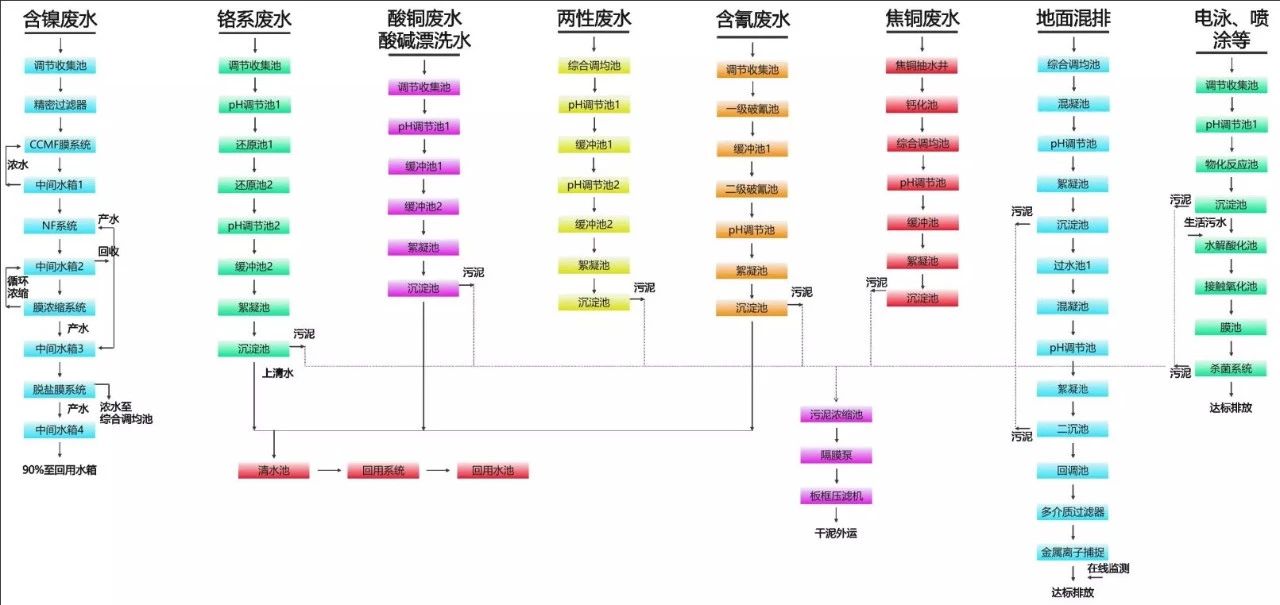

電鍍廢水處理工藝

（十）冶(ye)金廢水典型處理工藝

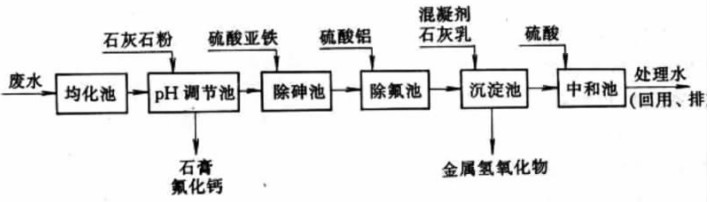

流化沉淀法

混凝/膜法

（十一）印染廢水(shui)典型(xing)處(chu)理(li)工藝(yi)

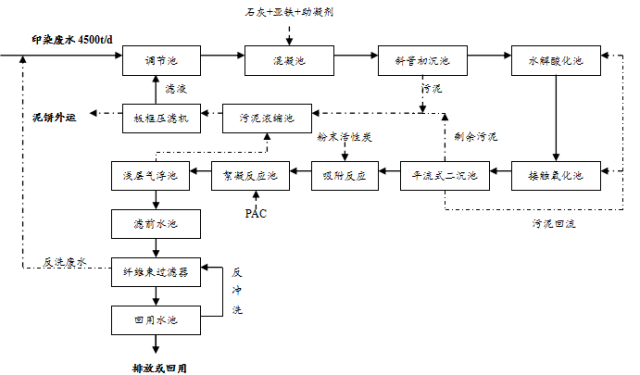

印染廢水處理工藝流程

印染廢水處理工藝流程

（十二）食品加(jia)工廢水典(dian)型處理工藝(yi)

CASS工藝處理食品加工廢水

生物法處理食品加工廢水
